Termokurczliwa napowietrzna typu EUETH
Zastosowanie:
Głowica przeznaczona do zakańczania jednożyłowych kabli w izolacji polietylenowej typu YH(A)KXS, XH(A)KX(S), XUH(A)KXS, XRUH(A)KXS o napięciu znamionowym 8,7/15 kV, 12/20 kV.
Budowa:
- Zakończenie żyły roboczej za pomocą końcówki grubościennej, szczelnej, prasowanej lub śrubowej
- Wysterowanie pola elektromagnetycznego za pomocą płatu sterującego
- Uszczelnienie końcówki kablowej i żyły powrotnej za pomocą mastyki uszczelniającej
- Odtworzenie izolacji i powłoki zewnętrznej przy pomocy grubościennej rury termokurczliwej z kloszami, odpornej na UV i prądy pełzające
Właściwości:
- Sprawna i nieskomplikowana instalacja
- Głowica przystosowana jest do pracy w pionie, poziomie i pozycjach pośrednich
- Montowanie bezpośrednio w warunkach polowych, w stacjach transformatorowych, na słupach lub w warsztacie
- Wykonanie próby napięciowej i oddanie kabla do eksploatacji zaraz po skończonym montażu
Skład:
- Zestaw jest kompletem na trzy żyły. Kartonowe opakowanie zawiera wszelkie niezbędne elementy do wykonania głowicy wraz z instrukcją montażu i specyfikacją materiałową
- Zestaw nie ma w składzie końcówek do żył roboczych. Końcówki można dodatkowo zamówić. Zestaw z końcówkami zawiera oznaczenie CM
| Symbol | Przekrój żyły
roboczej [mm²] |
Napięcie [kV] |

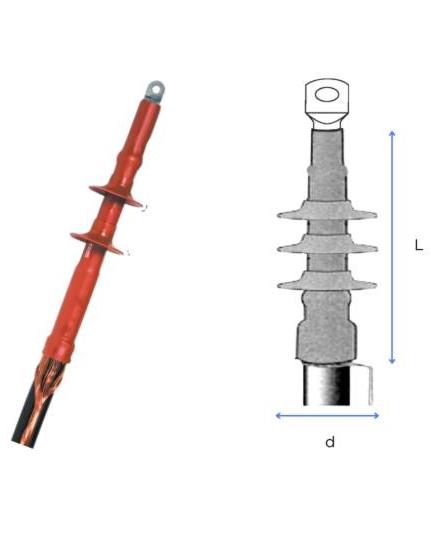

Wymiary [mm] w opakowaniu L d |
Ilość sztuk w opakowaniu |
|---|---|---|---|---|
| EUETH 24 25-50 (70) | 25-70 | 12/20 | 45085 | 1 zestaw na 3 żyły |
| EUETH 24 70-150 | 70-150 | 12/20 | 45090 | 1 zestaw na 3 żyły |
| EUETH 24 120-240 | 120-240 | 12/20 | 45095 | 1 zestaw na 3 żyły |
| EUETH 24 185-300 | 185-300 | 12/20 | 450115 | 1 zestaw na 3 żyły |
| EUETH 24 400-630 | 400-630 | 12/20 | 450 135 | 1 zestaw na 3 żyły |
