Pelican MT 508/36, MT 520/46
Zastosowanie:
Służy do uziemiania linii napowietrznych zasilanych napięciem od 1 kV do 52 kV*. W przypadku uziemiania linii izolowanej typu PAS należy zastosować zacisk lub TNDC 28401 FA UZ (patrz str. 31/32). Pozwalają na uziemienie linii znajdującej się do 10,5 m nad ziemią bez użycia podnośnika.
Budowa:
- Metalowe drążki teleskopowe.
- Drążek izolowany.
- Pręt uziemiający. Przewody miedziane
izolowane o długości 10 m i przekroju
35mm².
Właściwości:
- Łatwy montaż.
- Samozaciskający się zacisk.
- Sztywne drążki metalowe (dolny Ø 30,6 mm, górny
Ø 16 mm). - Wzmocniony drążek izolowany (Ø 36 mm).
- Mocowanie przewodu do drążka teleskopowego za
pomocą śruby z nakrętką motylkową. - Zakres stosowania – przewody o średnicach 3-22mm.
| Symbol | Prąd znamionowy Icc [kA/s] | Skład |
|---|---|---|
| MT 508/36 | 8 |

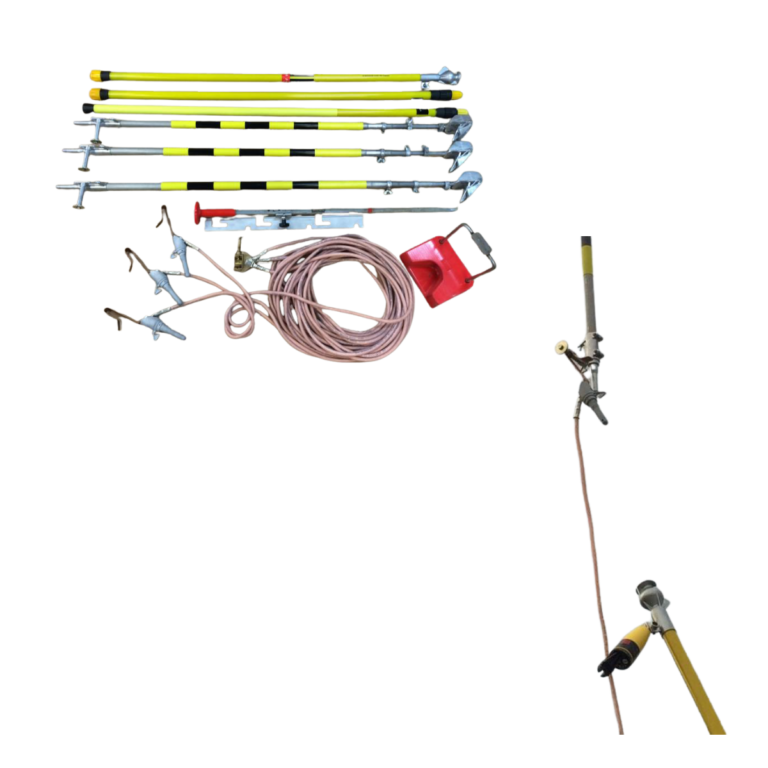

• 3 drążki teleskopowe MT 512/36 L=6,00/2,37 m (2,4 kg) • 1 drążek izolowany MT 531 – 2 elementy L=1,65 m • 1 rolka z 3 przewodami 10 m × 35 mm² z zamontowanymi na nich zaciskami uziemiającymi MT 543/35 • 1 pręt uziemiający 1 m MT-650 • 1 torba MT-87-127 2,50 × 0,3 × 0,15 m (10,5 kg) |
| MT 520/46 | 8 |
• Zestaw 3 przewodów uziemiających z 3 zaciskami i zaciskiem uziemiającym MT-525. Każdy przewód: 10 m × 35 mm² • 3 metalowe drążki teleskopowe (4-segmentowy) MT-521/46 Długość: 5,1 / 1,6 m. Waga: 2,5 kg • Podpórka drążka izolacyjny MT-523, Długość: 1,6 m • Element wspomagający podnoszenie drążka z wbijanym w ziemię, MT-524, Wymiary: 215 × 165 × 85 mm. Waga: 2,5 kg • Wielo-podporowy pręt uziemiający MT-596. Długość: 1 m. Waga: 2,9 kg • Wielo-podporowy pręt uziemiający MT-526. Długość: 1 m. Waga: 2,9 kg • Plecak na zaciski, przewody oraz drążki, wykonany z materiału wodoodpornego i niepalnego MT-8442, Wymiary: 400 × 400 × 250 mm. Waga: 1,3 kg • Torba transportowa na drążki i pręt uziemiający, MT-8745, Wymiary: Ø 300 × L 1800 mm Waga: 2,5 kg |
