Termokurczliwa 4-żyłowa mufa przelotowa typu SMP
Zastosowanie:
Mufa przeznaczona do łączenia czterożyłowych kabli w izolacji i powłoce PCV, PE, XLPE typu Y(A)(n)KY, Y(A)KXS, X(A)KXS, Y(A)KwXS, X(A)KwXS o napięciu znamionowym 0,6/1 kV.

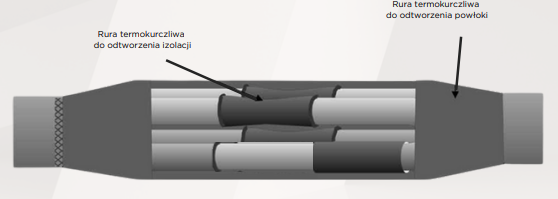

Budowa:
- Połączenie żyły roboczej za pomocą złączki śrubowej.
- Odtworzenie izolacji i powłoki zewnętrznej przy pomocy rur termokurczliwych z klejem.
Właściwości:
- Sprawna i nieskomplikowana instalacja.
- Pięć typów muf dla całego szeregu przekrojów żył roboczych.
- Układanie bezpośrednio w ziemi lub w kanałach kablowych.
- Wykonanie próby napięciowej i oddanie kabla do eksploatacji zaraz po skończonym montażu.
Skład:
Zestaw jest kompletem na cztery żyły. Opakowanie zawiera wszelkie niezbędne elementy do wykonania połączenia mufowego wraz z instrukcją montażu i specyfikacją materiałową. Zestaw wyposażony w złączki
mechaniczne do łączenia żył roboczych.
| Symbol | Przekroje żył łączonych kabli [4 × mm²] |
Napięcie [kV] |
Rozmiar łba śruby [H] |
Typ złączki mechanicznej | Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|
| SMP-1 | 4 × 10-35 | 0,6/1 | 13 | MFLV-A 10-35 | 1 zestaw na 4 żyły |
| SMP-2 | 4 × (16)25-50 | 0,6/1 | 13 | MFLV-A 16-50 | 1 zestaw na 4 żyły |
| SMP-3 | 4 × 35-95 | 0,6/1 | 17 | MFLV-A 25-95 | 1 zestaw na 4 żyły |
| SMP-4 | 4 × 35-150 | 0,6/1 | 17 | MFLV-A 35-150 | 1 zestaw na 4 żyły |
| SMP-5 | 4 × 95-240 | 0,6/1 | 20 | MFLV-A 95-240 | 1 zestaw na 4 żyły |
