Ograniczniki przepięć
Produkty do ochrony urządzeń w niskonapięciowych systemach elektroenergetycznych przed przepięciami atmosferycznymi i łączeniowymi.

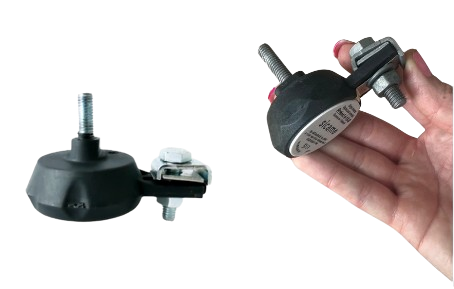

Seria ograniczników PROTECT
Jako jedyni na rynku oferujemy kompletny zestaw – ogranicznik + dedykowany zacisk PROTECT. Zyskujesz kompatybilność, certyfikowany produkt, oszczędność czasu.
Zastosowanie:
Ograniczniki przepięć serii Protect przeznaczone są do ochrony urządzeń w niskonapięciowych systemach elektroenergetycznych przed przepięciami atmosferycznymi oraz przepięciami łączeniowymi. Stosuje się je przede wszystkim na liniach napowietrznych niskiego napięcia, Zaleca się instalację kompletu ograniczników w odległości nie większej niż co 500 m na całej długości linii
| Symbol | Napięcie trwałej pracy Uc [V] | In [kA] | Imax [kA] | Up [V] | Zdolność pochłaniania energii [kJ/1kV Uc] | Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|---|
| Protect 2-5-D | 275 | 5 | 40 | ≤ 900 | ≥ 3 | 1 |
| Protect 4-5-D | 440 | 5 | 40 | ≤ 1400 | ≥ 3 | 1 |
| Protect 5-5-D | 500 | 5 | 40 | ≤ 1700 | ≥ 3 | 1 |
| Protect 6-5-D | 660 | 5 | 40 | ≤ 2050 | ≥ 3 | 1 |
| Protect 2-15-D | 275 | 15 | 50 | ≤ 1000 | ≥ 3 | 1 |
| Protect 4-15-D | 440 | 15 | 50 | ≤ 1600 | ≥ 3 | 1 |
| Protect 5-15-D | 500 | 15 | 50 | ≤ 2100 | ≥ 3 | 1 |
| Protect 6-15-D | 660 | 15 | 50 | ≤ 2100 | ≥ 3 | 1 |
Zgodne z normą: PN-EN 50483-1 i PN-EN 50483-4
Zaciski do ograniczników przepięć PROTECT.
do bezpiecznego łączenia przewodów w systemach elektroenergetycznych bez konieczności przerywania zasilania
Do pobrania:
Zaciski
Zaciski do ograniczników przepięć PROTECT.
do bezpiecznego łączenia przewodów w systemach elektroenergetycznych bez konieczności przerywania zasilania
Skontaktuj się z nami
Ograniczniki przepięć serii PROTECT przeznaczone są do ochrony urządzeń w sieciach elektroenergetycznych niskiego napięcia przed przepięciami atmosferycznymi bezpośrednimi i bezpośrednimi oraz przepięciami łączeniowymi.

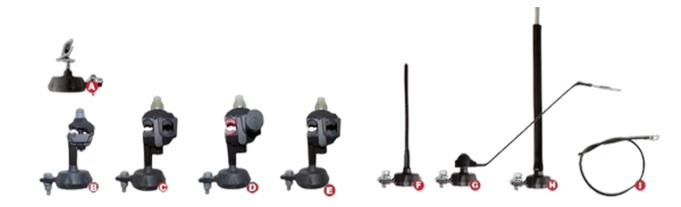

| A | Zacisk liniowy prosty do przewodów gołych 16-120 mm² |
| B | TI PROTECT Zacisk przebijający izolację do przewodów izolowanych Al/Cu 16-120 mm² |

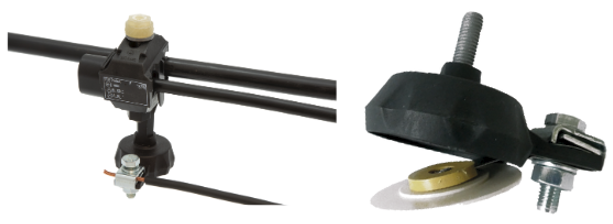

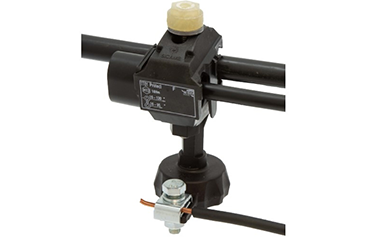

| C | TTDI PROTECT Zacisk dwustronnie przebijający izolację: linia główna Al/Cu 16-120 mm², odgałęzienie izolowane Al/Cu 16-95 mm² |
| D | TNDI PROTECT Zacisk jednostronnie przebijający izolację: linia główna izolowana AL/Cu 16-120 mm²; odgałęzienie gołe Al 16-120 mm² |
| E | Zacisk typu F – przewód izolowany 16mm² – 230 mm (fajka). Współpracuje z zaciskami przebijającymi izolację. |
| F | Zacisk typu G – zacisk do bezpośredniego podłączenia ogranicznika do transformatora. |
| G | Zacisk typu H – zacisk do bezpośredniego podłączenia ogranicznika do zacisku typu TOGA. |
| H | Przewód typu P – giętki miedziany o przekroju 10mm² w izolacji o długości 700 mm z końcówką oczkową Ø 8 mm do łączenia z zaciskiem uziomowym. |
