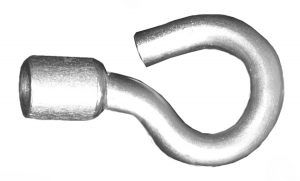

Haki nakrętkowe GHN
Zastosowanie:
Służą do zamocowania uchwytu odciągowego linii odgałęźnej przyłącza lub uchwytu przelotowego drugiego toru linii.
Służą do zamocowania uchwytu odciągowego linii odgałęźnej przyłącza lub uchwytu przelotowego drugiego toru linii.

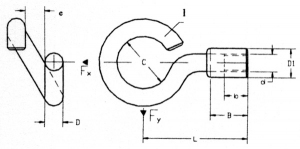

| Symbol | Wymiary [mm] |
Obciążenie dopuszczalne [daN] |
Ilość sztuk w opakowaniu |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | L | D1 | B | b | C | e | Fx | Fy | ||
| GHN 16 | M16 | 16 | 76 | 26 | 30 | 20 | 36 | 20 | 750 | 350 | 70 |
| GHN 20 | M20 | 20 | 80 | 30 | 32 | 22 | 36 | 20 | 1350 | 600 | 40 |
