Śruby hakowe z podkładką kwadratową GHW
Zastosowanie:
Służą do zawieszania uchwytów odciągowych i przelotowych, mocujących samonośne przewody izolowane.
Służą do zawieszania uchwytów odciągowych i przelotowych, mocujących samonośne przewody izolowane.

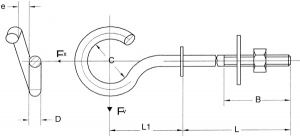

| Symbol | Wymiary [mm] |
Obciążenie dopuszczalne [daN] |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| d | podkładka | D | B | L | L1 | C | e | Fx | Fy | |
| GHW 12/110 | M12 | 4 x 50 x 50 | 12 | 50 | 100 | 76 | 36 | 13 | 300 | 160 |
| GHW 12/160 | M12 | 4 x 50 x 50 | 12 | 100 | 160 | 76 | 36 | 13 | 300 | 160 |
| GHW 12/200 | M12 | 4 x 50 x 50 | 12 | 100 | 200 | 76 | 36 | 13 | 300 | 160 |
| GHW 12/250 | M12 | 4 x 50 x 50 | 12 | 100 | 250 | 76 | 36 | 13 | 300 | 160 |
| GHW 12/360 | M12 | 4 x 50 x 50 | 12 | 100 | 360 | 76 | 36 | 13 | 300 | 160 |
| GHW 16/160 | M16 | 4 x 50 x 50 | 16 | 120 | 160 | 80 | 36 | 20 | 750 | 350 |
| GHW 16/200 | M16 | 4 x 50 x 50 | 16 | 120 | 200 | 80 | 36 | 20 | 750 | 350 |
| GHW 16/250 | M16 | 4 x 50 x 50 | 16 | 120 | 250 | 80 | 36 | 20 | 750 | 350 |
| GHW 16/360 | M16 | 4 x 50 x 50 | 16 | 120 | 360 | 80 | 36 | 20 | 750 | 350 |
| GHW 16/500 | M16 | 4 x 50 x 50 | 16 | 120 | 500 | 80 | 36 | 20 | 750 | 350 |
| GHW 20/160 | M20 | 4 x 60 x 60 | 20 | 120 | 160 | 80 | 36 | 20 | 1350 | 600 |
| GHW 20/200 | M20 | 4 x 60 x 60 | 20 | 120 | 220 | 80 | 36 | 20 | 1350 | 600 |
| GHW 20/250 | M20 | 4 x 60 x 60 | 20 | 120 | 250 | 80 | 36 | 20 | 1350 | 600 |
| GHW 20/360 | M20 | 4 x 60 x 60 | 20 | 120 | 370 | 80 | 36 | 20 | 1350 | 600 |
| GHW 20/500 | M20 | 4 x 60 x 60 | 20 | 120 | 510 | 80 | 36 | 20 | 1350 | 600 |
