Dwustronnie przebijające izolację seria TTD...
Zastosowanie:
Służą do wykonywania połączeń elektrycznych między przewodami izolowanymi linii głównej i odgałęzienia o żyłach aluminiowych (Al) lub miedzianych (Cu) oraz do łączenia przewodów i kabli aluminiowych i miedzianych.
Budowa:
- Korpus wykonany jest z poliamidu wzmocnionego włóknem szklanym o wysokiej wytrzymałości mechanicznej i odporności na zmienne warunki klimatyczne i promieniowanie UV
- Zaciski wyposażone są w śruby ze zrywalnymi łbami z poliwęglanu
- Odporność dielektryczna 6 kV/1 min. w wodzie
- W trakcie montażu jest możliwość podtrzymania zacisku kluczem numer 17 (płaskim lub oczkowym) lub kluczem czołowym oferowanym przez producenta. Uwaga: dla TTD 061 FJT – klucz numer 15, dla TTD 431 FA i TTD 451 FA – klucz numer 22
| Symbol | Linia przekrój [mm²] |
Odgałęzienie przekrój [mm²] |
Obciążenie dopuszczalne długotrwałe [A] |
Moment zrywający [Nm] |
Nasadka ze zrywalnym łbem Rozmiar łba [mm] |
Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|---|
| TTD 051 FTA* | 16-95 | 1,5-10 | 82 | 9 | 13 | 12 |
| TTD 061 FJT* | 10-120 | 1,5-10 | 120 | 9 | 13 | 20 |
| TTD 101 FA** | 6-50 | (2,5) 6-35 | 173 | 9 | 13 | 12 |

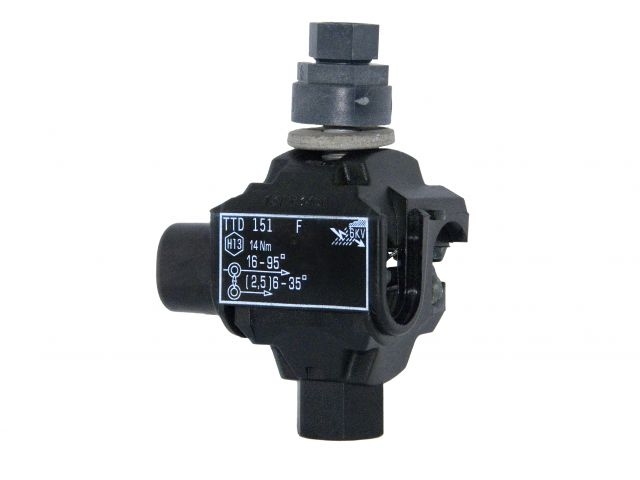

| TTD 151 AFA | 16-95 | (2,5) 6-35 | 173 | 14 | 13 | 12 |
| TTD 201 FA | 25-95 | 25-95 | 340 | 18 | 13 | 12 |
| TTD 241 AFTA | 16-150 | (2,5) 6-35 | 168 | 14 | 13 | 12 |
| TTD 271 FA | 25-150 | 25-120 | 330 | 18 | 13 | 12 |
| TTD 301 FA | 25-95 | 25-95 | 350 | 14 | 13 | 8 |
| TTD 351 FA | 25-150 | 25-95 | 350 | 14 | 13 | 8 |

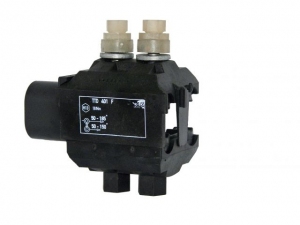

| TTD 401 FTA | 50-150 | 50-150 | 440 | 18 | 13 | 4 |
| TTD 431 FA | 70-240 | 16-95 | 377 | 20 | 17 | 4 |
| TTD 451 FA*** | 95-240 | 95-240 | 530 | 25 | 17 | 4 |
*Zalecany do wykonywania połączeń WLZ
**Zalecany do wykonywania połączeń WLZ
***Zalecany do wykonywania połączeń WLZ dla przewodów powyżej 10 mm2
****Na zapytanie
Załączniki:
Zaciski
Do pobrania:
Skontaktuj się z nami
*Zalecany do wykonywania połączeń WLZ
**Zalecany do wykonywania połączeń WLZ dla przewodów powyżej 10 mm2
***Na zapytanie
Załączniki:
| Symbol | Linia przekrój [mm²] |
Odgałęzienie przekrój [mm²] |
Obciążenie dopuszczalne długotrwałe [A] |
Moment zrywający [Nm] |
Nasadka ze zrywalnym łbem Rozmiar łba [mm] |
Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|---|
| TTD 051 FTA* | 16-95 | 1,5-10 | 82 | 9 | 13 | 12 |
| TTD 061 FJT* | 10-120 | 1,5-10 | 120 | 9 | 13 | 20 |
| TTD 101 FA** | 6-50 | (2,5) 6-35 | 173 | 9 | 13 | 12 |
| TTD 151 AFA | 16-95 | (2,5) 6-35 | 173 | 14 | 13 | 12 |
| TTD 241 AFTA | 16-150 | (2,5) 6-35 | 168 | 14 | 13 | 12 |
| TTD 271 FA | 25-150 | 25-120 | 330 | 18 | 13 | 12 |
| TTD 301 FA | 25-95 | 25-95 | 350 | 14 | 13 | 8 |
| TTD 351 FA | 25-150 | 25-95 | 350 | 14 | 13 | 8 |
| TTD 401 FTA | 50-150 | 50-150 | 440 | 18 | 13 | 4 |
| TTD 431 FA | 70-240 | 16-95 | 377 | 20 | 17 | 4 |
| TTD 451 FA*** | 95-240 | 95-240 | 530 | 25 | 17 | 4 |
Zgodne z normą: PN-EN 50483-4:2009 oraz PN-EN 50483-1:2009.
