Zaciski satelitarne seria TT2D, TT4D
Zastosowanie:
Służą do wykonywania połączeń elektrycznych między
przewodami izolowanymi linii głównej przewodów
i odgałęzienia o żyłach aluminiowych lub miedzianych, oraz
do łączenia przewodów i kabli zarówno aluminiowych jak i
miedzianych.
Zaciski

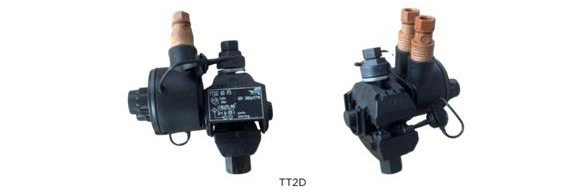

typu TT2D są wyposażone
w satelitarny moduł odgałęźny. Umożliwia on podłączenie
dwóch przewodów odgałęźnych z jednego zacisku. Zaciski

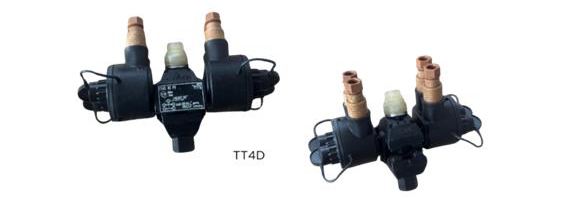

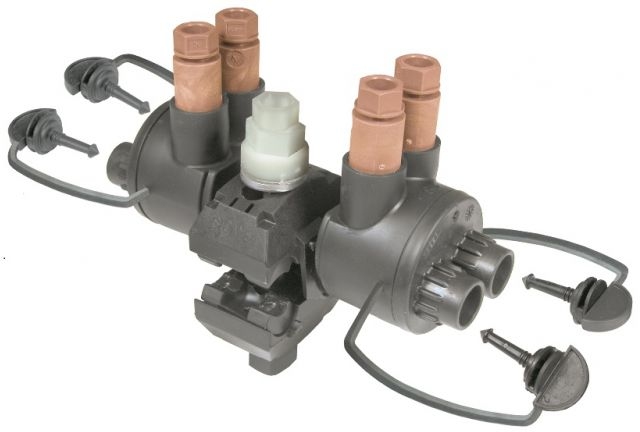

typu TT4D są wyposażone w satelitarny moduł odgałęźny
umożliwiający
podłączenie
odgałęźnych z jednego zacisku.
czterech
przewodów
Budowa:
- Korpus wykonany z poliamidu wzmocnionego włóknem szklanym, który charakteryzuje się wysoką wytrzymałością mechaniczną oraz odpornością na zmienne warunki klimatyczne i promieniowanie UV
- Zacisk wyposażony jest w śruby z łbami ścinanymi z poliwęglanu
- Odporność dielektryczna 6 kV/1 min w wodzie
- W trakcie montażu możliwość przytrzymania zacisku kluczem numer 17 (płaski lub oczkowy) lub kluczem czołowym oferowanym przez producenta
Uwaga:
Zaciski spełniają wymagania normy PN-EN 50483-4:2009 oraz PN-EN 50483-1:2009.
Benefits of Designing
Duis aute irure dolor in reprehenderit in voluptate velit esse cillum.
| Symbol | Section line [mm²] |
Branch section [mm²] |
Permissible long-term load [A] |
Breaking Moment [Nm] |
Socket with breakaway head Head size [mm] |
Number of pieces in the package |
|---|---|---|---|---|---|---|
| TT2D 83 F3A | 16-95 | 2 x 6-35 | 325/2 x 160 | 14 | 13 | 8 |
| TT2D 87 F3A | 50-150 | 2 x 6-35 | 480/2 x 160 | 14 | 13 | 8 |
| TT4D 83 F5A | 16-95 | 4 x 6-35 Al/25 Cu | 325/4 x 80 | 18 | 13 | 8 |
| TT4D 87 F5A | 50-150 | 4 x 6-35 Al/25 Cu | 445/4 x 80 | 18 | 13 | 8 |
Attachment:
Zaciski
Do pobrania:
Skontaktuj się z nami
| Symbol | Linia przekrój [mm²] |
Odgałęzienie
przekrój [mm²] |
Obciążenie
dopuszczalne
długotrwałe [A] |
Śruba skręcająca [Nm] |
Nasadka ze zrywalnym łbem Rozmiar łba [mm] |
Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|---|
| TT2D 83 F3A | 16-95 | 2 x 6-35 | 325/2 x 160 | 14 | 13 | 8 |
| TT2D 87 F3A | 50-150 | 2 x 6-35 | 480/2 x 160 | 14 | 13 | 8 |
| TT4D 83 F5A | 16-95 | 4 x 6-35 Al/25 Cu | 325/4 x 80 | 18 | 13 | 8 |
| TT4D 87 F5A | 50-150 | 4 x 6-35 Al/25 Cu | 445/4 x 80 | 18 | 13 | 8 |
