Taśmowo-żywiczna uniwersalna typu J3SI 24 U (papier-papier/papier-plastik)
Zastosowanie:
- Jako MUFA PRZEJŚCIOWA przeznaczona do łączenia i naprawy trzyżyłowego kabla w izolacji papierowej typu H(A)Kny, H(A)KnFtA, H(A)KnFty, H(A)KnFpy, H(A)KnFpA z trzema jednożyłowymi kablami w izolacji polietylenowej typu YH(A)KX(S), XH(A)KXS, XUH(A)KXS, XRUH(A)KXS, NA2XS(F)2Y o napięciu znamionowym 8,7/15 kV i 12/20 kV
- Jako MUFA PRZELOTOWA przeznaczona do łączenia i naprawy trzyżyłowego kabla w izolacji papierowej typu H(A)Kny, H(A)KnFtA, H(A)KnFty, H(A)KnFpy, H(A)KnFpA o napięciu znamionowym 8,7/15 kV i 12/20 kV. Ocena techniczna produktu na zgodność z normą PN-E-06401-04:1990

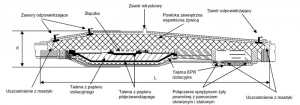

Budowa:
- Połączenie żył roboczych za pomocą złączek grubościennych, prasowanych lub śrubowych z przegrodą
- Odtworzenie izolacji właściwej przy pomocy marszczonego, izolacyjnego papieru impregnowanego
- Odtworzenie ekranu półprzewodzącego przy pomocy marszczonego, półprzewodzącego papieru impregnowanego
- MUFA PRZEJŚCIOWA: połączenie żyły powrotnej z pancerzem ołowianym i stalowym za pomocą sprężyn o stałej sile docisku, zabezpieczone mastyką i taśmą EPR, chroniące przed penetracją żywicy w to połączenie
- MUFA PRZELOTOWA: połączenie pancerzy ołowianych i stalowych za pomocą sprężyn o stałej sile docisku i plecionki miedzianej, ocynowanej o przekroju 50 mm2, zabezpieczone mastyką i taśmą EPR, chroniące przed penetracją żywicy w to połączenie
- Wykonane z mastyków i taśm EPR uszczelnienia blokują przed dostępem wilgoci podczas eksploatacji urządzenia
- Odtworzenie powłoki zewnętrznej przy pomocy wtrysku żywicy epoksydowej rękawem wtryskowym będącym w wyposażeniu zestawu
Właściwości:
- Sprawna i nieskomplikowana instalacja
- Wykonanie mufy bez konieczności używania pistoletu wtryskowego i źródeł ciepła np. palnika gazowego
- Dwa typy muf dla całego szeregu przekrojów żył roboczych
- Układanie bez pośrednio w ziemi lub w kanałach kablowych
- Mufa przystosowana jest do pracy w pionie, poziomie, na łuku
Skład:
- Zestaw jest kompletem na trzy żyły. Plastikowe opakowanie zawiera wszelkie niezbędne elementy do wykonania połączenia mufowego wraz z instrukcją montażu i specyfikacją materiałową
- Zestaw nie ma w składzie złączek do łączenia żył roboczych. Złączki można dodatkowo zamówić
| Symbol | Przekrój żyły roboczej [mm²] |
Napięcie [kV] |
Wymiary [mm] L d |
Ilość sztuk w opakowaniu |
|---|---|---|---|---|
| J3SI 24 U 50-120 | 50-120 [150] | 8,7/15 i 12/20 | 1240 90 | 1 mufa, zestaw na 3 żyły |
| J3SI 24 U 50-240 | 50-240 | 8,7/15 i 12/20 | 1250 120 | 1 mufa, zestaw na 3 żyły |
