Uchwyty oplotowe przelotowe AWSPT do mocowania bocznego
Zastosowanie:

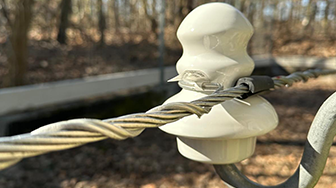

Służą do mocowania przewodów AL na izolatorach nasadowych
lub szpulowych z boku główki izolatora.
Budowa:
- Wykonane są z drutów stalowych platerowanych aluminium.
- Doskonała wyt rzymałość na obciążenia mechaniczne.
- Krawędzie uchwytów są odpowiednio wygładzone, aby uniknąć
niebezpieczeństwa i uszkodzenia drutów aluminiowych
przewodu. - Kierunek splotu drutów: prawy.
- W celu ochrony główki stosuje się podkładki neoprenowe.
Dostosowane są do izolatorów o średnicy szyjki 42 mm: N-80/2.
| Symbol | Przewód średnica [mm] |
Liczba drutów | Średnica żyły [mm] |
L [mm] | Kolor paska | Masa [kg] |
|---|---|---|---|---|---|---|
| AWSPT 25 D42 RP | 25-AL1 (⌀ 6,39) | 2 | 2,59 | 390 | biały | 0,036 |
| AWSPT 35 D42 RP | 35-AL1 (⌀ 7,56) | 2 | 2,59 | 430 | czerwony | 0,040 |
| AWSPT 50 D42 RP | 50-AL1 (⌀ 9,03) | 2 | 2,59 | 465 | żółty | 0,043 |
| AWSPT 70 D42 RP | 70-AL1 (⌀ 10,85) | 2 | 2,91 | 545 | niebieski | 0,063 |
| AWSPT 95 D42 RP | 95-AL1 (⌀ 12,60) | 2 | 2,91 | 545 | pomarańczowy | 0,074 |
| AWSPT 120 D42 RP | 117-AL1 (⌀ 14,00) | 3 | 2,91 | 820 | fioletowy | 0,128 |
Dostosowane są do izolatorów o średnicy szyjki 50 mm: N-95/2, S-80/2.
| Symbol | Przewód średnica [mm] |
Liczba drutów | Średnica żyły [mm] |
L [mm] | Kolor paska | Masa [kg] |
|---|---|---|---|---|---|---|
| AWSPT 25 D50 RP | 25-AL1 (⌀ 6,39) | 2 | 2,59 | 380 | biały | 0,40 |
| AWSPT 35 D50 RP | 35-AL1 (⌀ 7,56) | 2 | 2,59 | 430 | czerwony | 0,043 |
| AWSPT 50 D50 RP | 50-AL1 (⌀ 9,03) | 2 | 2,59 | 530 | żółty | 0,048 |
| AWSPT 70 D50 RP | 70-AL1 (⌀ 10,85) | 2 | 2,91 | 610 | niebieski | 0,071 |
| AWSPT 95 D50 RP | 95-AL1 (⌀ 12,60) | 2 | 2,91 | 650 | pomarańczowy | 0,074 |
| AWSPT 120 D50 RP | 117-AL1 (⌀ 14,00) | 3 | 2,91 | 690 | fioletowy | 0,116 |
Załączniki:
Dostosowane są do izolatorów o średnicy szyjki 72 mm: S-115/2
| Symbol | Przewód średnica [mm] |
Liczba drutów | Średnica żyły [mm] |
L [mm] | Kolor paska | Masa [kg] |
|---|---|---|---|---|---|---|
| AWSPT 25 D72 RP | 25-AL1 (⌀ 6,39) | 2 | 2,59 | 460 | biały | 0,47 |
| AWSPT 35 D72 RP | 35-AL1 (⌀ 7,56) | 2 | 2,59 | 495 | czerwony | 0,051 |
| AWSPT 50 D72 RP | 50-AL1 (⌀ 9,03) | 2 | 2,59 | 635 | żółty | 0,060 |
| AWSPT 70 D72 RP | 70-AL1 (⌀ 10,85) | 2 | 2,91 | 720 | niebieski | 0,087 |
| AWSPT 95 D72 RP | 95-AL1 (⌀ 12,60) | 2 | 2,91 | 855 | pomarańczowy | 0,095 |
| AWSPT 120 D72 RP | 117-AL1 (⌀ 14,00) | 3 | 2,91 | 915 | fioletowy | 0,154 |
Do pobrania:
Uchwyty
