Uchwyty oplotowe odciągowe AWDG...Z
Zastosowanie:
Służą do mocowania przewodów typu AFL.
Budowa:
- Wykonane z drutów stalowych platerowanych aluminium
- Doskonała wytrzymałość na obciążenia mechaniczne dla wszystkich typów drgań, w tym drgań eolskich
- Krawędzie uchwytów są odpowiednio wygładzone, aby uniknąć niebezpieczeństwa uszkodzenia drutów aluminiowych przewodu
- Kierunek splotu drutów: prawy

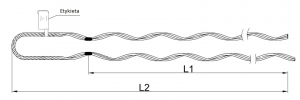

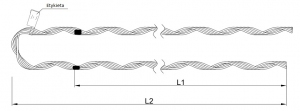

- AWDG 12 Z, AWDG 14 Z i AWDG 15 Z – wykonanie pętla otwarta, AWDG 018 Z – pętla skręcona
AWDG… spełnia wymagania normy PN-EN 61284:2002.
| Symbol | Przekrój przewodu [mm2] | Liczba drutów | Ø drutu [mm] | L1 [mm] | L2 [mm] | Kolor paska | Masa [kg] |
|---|---|---|---|---|---|---|---|
| AWDG 012 Z | 30-35 | 3 | 2,59 | 485 | 620 | Czerwony | 0,15 |
| AWDG 014 Z | 50-54,6 | 3 | 3,25 | 451 | 675 | Żółty | 0,25 |
| AWDG 015 Z | 70-75 | 3 | 3,25 | 475 | 700 | Niebieski | 0,26 |
| AWDG 018 Z | 117-120 | 3 | 3,66 | 720 | 990 | Fioletowy | 0,77 |
Załącznik:
