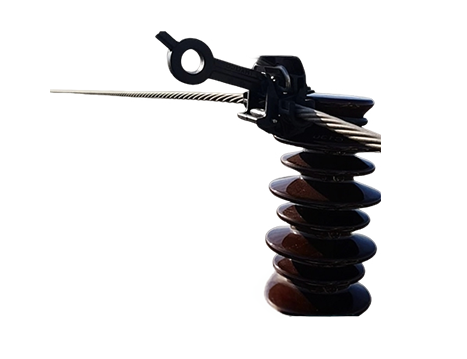

Uchwyt redukujący naprężenie przewodów MALICOL
Zastosowanie:
Uchwyt MALICOL jest zaprojektowany ak aby zapewnić dodatkowy zwis w
przęsłach linii napowietrznej. Właściwie dobrany i zamontowany uchwyt MALICOL pozwala na rozpoczęcie płynnego, kontrolowanego „przelewania się” przewodu w momencie przekroczenia określonej siły, prowadząc do zwiększenia się zwisu i likwidację zagrożeń
Cechy:
- Dwa typy uchwytów:
- do mocowania przewodów gołych,
- do mocowania przewodów typu PAS.
- możliwość zastosowania w mostkach w przypadku użycia urządzenia Omega,
- możliwość montażu urządzenia MALICOL i przewodu na izolatorze w technologii PPN.
| Symbol | Długość [mm] | Siła nominalna F [daN] | Długość odprężenia D [mm] | Ilość sztuk w opakowaniu |
|---|---|---|---|---|
| DAC2500A | 600 | 250 | 260 | 1 |
| DAC2500B | 600 | 250 | 390 | 1 |
| DAC3150A | 600 | 315 | 260 | 1 |
| DAC3150B | 600 | 315 | 390 | 1 |
| DAC4000A | 600 | 400 | 260 | 1 |
| DAC4000B | 600 | 400 | 390 | 1 |
| DAC5000A | 600 | 500 | 260 | 1 |
| DAC5000B | 600 | 500 | 390 | 1 |
| DAC6300A | 600 | 630 | 260 | 1 |
| DAC6300B | 600 | 630 | 390 | 1 |
| DAC8000B | 600 | 800 | 390 | 1 |
| DAC8000C | 600 | 800 | 520 | 1 |
| DAC10000B | 600 | 1000 | 390 | 1 |
| DAC10000C | 600 | 1000 | 520 | 1 |
| DAC12500B | 600 | 1250 | 390 | 1 |
| DAC12500C | 600 | 1250 | 520 | 1 |
| DAC16000B | 600 | 1600 | 390 | 1 |
| DAC16000C | 600 | 1600 | 520 | 1 |
| DAC20000B | 600 | 2000 | 390 | 1 |
| DAC20000C | 600 | 2000 | 520 | 1 |
| DAC25000B | 600 | 2500 | 390 | 1 |
Zaawansowana konstrukcja zapewniająca płynne i regulowane wydłużenie.
Każdy typ urządzenia DAC OMEGA posiada konkretną elastyczność wyrażoną jako „F”. W momencie, gdy naprężenie przewodu przekracza jego wytrzymałość elastyczną, element elastyczny OMEGA zaczyna się stopniowo i płynnie otwierać w wyniku odkształcenia plastycznego ramion. Jak pokazano na rysunkach poniżej, zadziałanie urządzenia DAC OMEGA składa się z 4 sekwencji.
Każdy typ urządzenia DAC OMEGA posiada konkretną elastyczność wyrażoną jako „F”. W momencie, gdy naprężenie przewodu przekracza jego wytrzymałość elastyczną, element elastyczny OMEGA zaczyna się stopniowo i płynnie otwierać w wyniku odkształcenia plastycznego ramion. Jak pokazano na rysunkach poniżej, zadziałanie urządzenia DAC OMEGA składa się z 4 sekwencji.
Określenie znamionowej elastyczności f urządzenia DAC OMEGA jest konieczne do zapewnienia jego właściwej pracy; „F” stanowi funkcję maksymalnego dopuszczalnego naprężenia przewodu (T), która z kolei jest funkcją ustawienia słupa krańcowego jak również obciążenia pionowego (Q), poprzecznego (H) i wzdłużnego (L).
