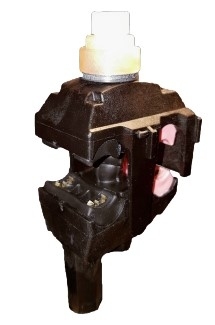

Zacisk przebijający izolację do odgałęzień linii nN i podłączania ograniczników przepięć TND 1 PROTECT Nowość
Zastosowanie:

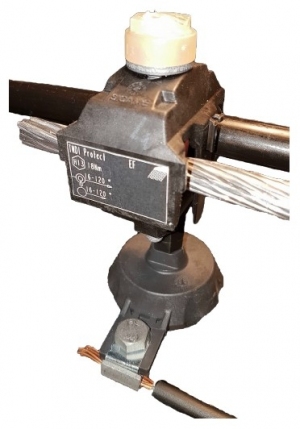

Służy do jednoczesnego wykonywania odgałęzienia linią gołą (Cu, Al, AAL i AFL) od izolowanej linii głównej nN (Cu lub Al) i podłączenia ogranicznika przepięć (gniazdo M8).
Budowa:
- Korpus wykonany jest z poliamidu wzmocnionego włóknem szklanym (GF) o wysokiej wytrzymałości mechanicznej, odporności na warunki atmosferyczne i promieniowanie UV
- Całkowicie szczelny dzięki zastosowanym gumowym uszczelkom i osłonce końca przewodu
- Cynkowana ogniowo śruba skręcająca wyposażona jest w łeb zrywalny dla zapewnienia odpowiedniego momentu dokręcającego. Po zerwaniu łba możliwe jest odkręcenie śruby
- Wysoka wydajność elektryczna przy niskiej rezystancji połączenia
- Łatwy w montażu i bezpieczny w użyciu
- Spełnia wymagania norm: PN-EN 50483-1:2009, PN-EN 50483-4:2009
| Symbol | Linia główna przekrój [mm2] |
Odgałęzienie przekrój [mm2] |
Gniazdo ogranicznika | Długość śruby ogranicznika [mm] |
Moment zrywający [Nm] |
Nasadka ze zrywalnym łbem Rozmiar łba [mm] |
|---|---|---|---|---|---|---|
| TND 1 PROTECT | 16-120 | 16-95 | M8 | 10-25 | 18 | 13 |
