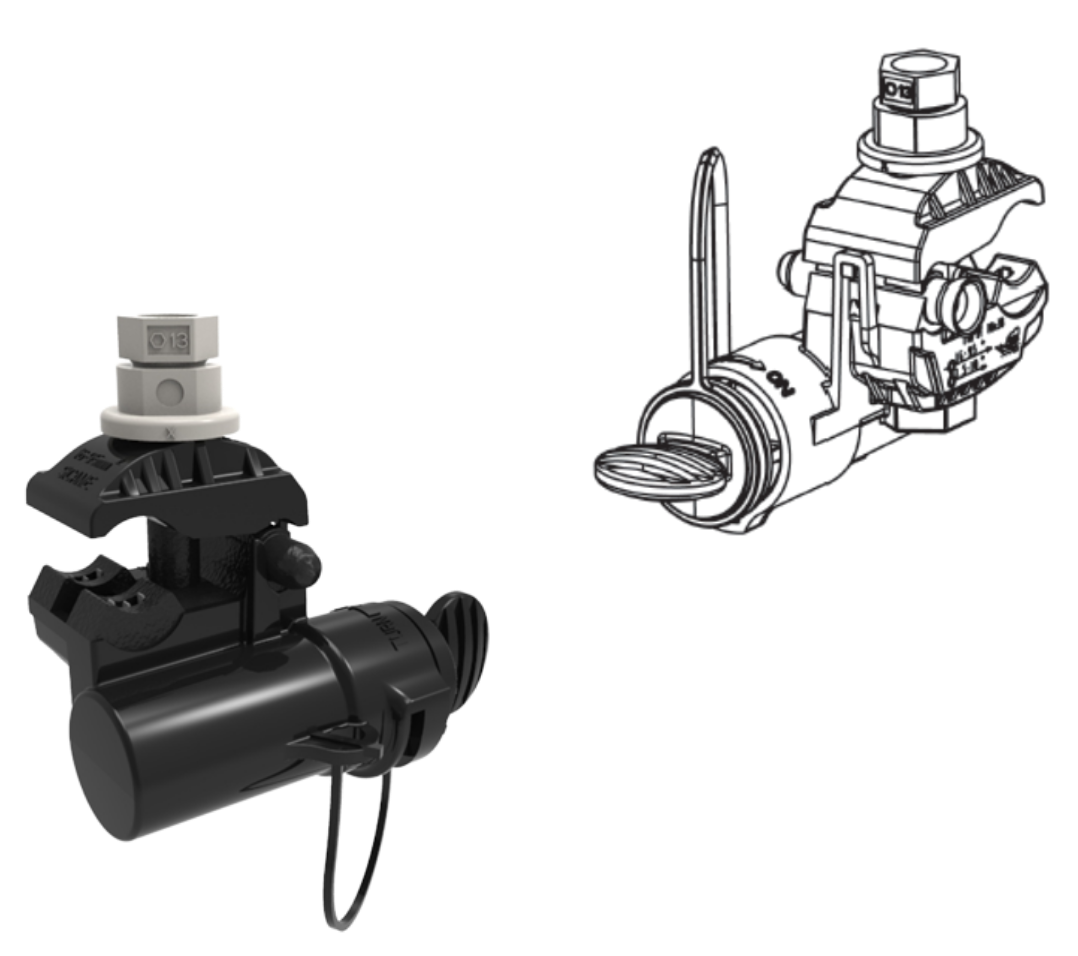

Zacisk ze zintegrowaną, wodoodporną osłoną bezpiecznikową TTD PF
Zastosowanie:
Zacisk służy do zabezpieczania obwodów oświetlenia ulicznego i małych przyłączy abonenckich. Zacisk przebijający izolację ze zintegrowaną osłoną bezpiecznikową jest wodoszczelny (6 kV / 1min) i zapewnia prostą i szybką możliwość wymiany wkładki bezpiecznikowej.
| Symbol | Wodoszczelność | Przewód główny [mm²] |
Przewód odgałęźny [mm²] |
Rozmiar wkładki bezpiecznikowej |
|---|---|---|---|---|
| TTD PF | 6 kV / 1min | 16 - 95 | 1,5 - 10 | 10×38mm, 25 A max |
Załącznik:
Zabezpieczenia
Do pobrania:
Skontaktuj się z nami
| Symbol | Linia przekrój [mm2] | Odgałęzienie przekrój [mm2] | Obciążenie dopuszczalne długotrwałe [A] | Moment zrywający [Nm] | Nasadka ze zrywalnym łbem Rozmiar łba [mm] | Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|---|
| TT2D 83 F3A | 16-95 | 2 x 6-35 | 325 / 2 x 160 | 14 | 13 | 8 |
| TT2D 87 F3A | 50-150 | 2 x 6-35 | 480 / 2 x 160 | 14 | 13 | 8 |
| TT4D 83 F5A | 16-95 | 4 x 6-35 Al / 25 Cu | 325 / 4 x 80 | 18 | 13 | 8 |
| TT4D 87 F5A | 50-150 | 4 x 6-35 Al / 25 Cu | 445 / 4 x 80 | 18 | 13 | 8 |
