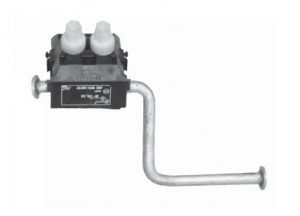

Rożek uziemiający TNDC 28401 FA UZ
Zastosowanie:
Służy do ochrony przeciwłukowej linii PAS. Rożek jest dostosowany do zakładania na nim przenośnego uziemiacza na poziomych odcinkach linii PAS.
Służy do ochrony przeciwłukowej linii PAS. Rożek jest dostosowany do zakładania na nim przenośnego uziemiacza na poziomych odcinkach linii PAS.
Budowa:
- Zacisk przebijający izolację TNDC 28401 FA*
- Rożek izolowany GOP 4 montowany do zacisku TNDC 28401 FA*
* W przypadku linii 30 kV stosować zacisk TNDC 45401 FA.
| Symbol | Przekrój żyły [mm²] |
Przewód główny Maks. grubość powłoki [mm] |
Maks. średnica na izolacji przewodu [mm] |
|---|---|---|---|
| TNDC 28401 FA UZ | 50-120 | 3 | 19,9 |
| TNDC 45401 FA UZ | 50-120 | 4,5 | 22,8 |
| Symbol | Śruba skręcająca | Nasadka ze zrywalnym łbem | Ilość sztuk w opakowaniu | |
|---|---|---|---|---|
| Moment zrywający [Nm] |
Rozmiar łba H [mm] |
|||
| TNDC 28401 FA UZ | 2 x M8 | 18 | 13 | 3 |
| TNDC 45401 FA UZ | 2 x M10 | 25 | 17 | 3 |
Zgodne z normą PN-EN 50397-2:2009.
Załącznik:
Zaciski do prac pod napięciem i do mostkowania
