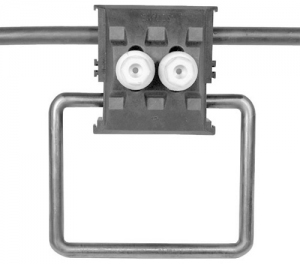

Zacisk kabłąkowy TNDC 28401 FA BI 95 U
Zastosowanie:
Zacisk przebijający izolację z kabłąkiem do wykonywania uziemień, odgałęzień i prac pod napięciem. Do przewodów Al lub Cu w powłoce izolacyjnej.
Zacisk przebijający izolację z kabłąkiem do wykonywania uziemień, odgałęzień i prac pod napięciem. Do przewodów Al lub Cu w powłoce izolacyjnej.
Budowa:
- Hermetyczny zacisk przebijający izolację TNDC 28401 FA BI 95 U*, wykonany z poliamidu z dodatkiem włókna szklanego o wysokiej odporności mechanicznej, odporny na zmienne warunki atmosferyczne i promieniowanie UV
- Zamknięty kabłąk z pręta, wykonany ze stopu miedzi odpornego na korozję (U), o przekroju 95 mm2
| Symbol | Przekrój przewodu [mm²] |
Przewód główny Maks. grubość powłoki [mm] |
Śruba skręcająca |
|---|---|---|---|
| TNDC 28401 FA BI 95 U | 50-120 | 3 | 2 x M8 |
| TNDC 45401 FA BI 95 U | 50-120 | 4,5 | 2 x M10 |
| Symbol | Nasadka ze zrywalnym łbem | Ilość sztuk w opakowaniu | |
|---|---|---|---|
| Moment zrywający [Nm] |
Rozmiar łba H [mm] |
||
| TNDC 28401 FA BI 95 U | 18 | 13 | 15 |
| TNDC 45401 FA BI 95 U | 25 | 17 | 3 |
Załącznik:
Do pobrania:
Zaciski do prac pod napięciem i do mostkowania
