Śrubowe złączki Al i Cu do napięć 36 kV
Zastosowanie:

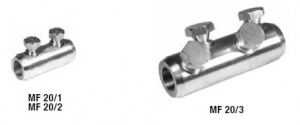

Złączka MF 20/MF 15 ze zrywalnymi łbami przeznaczona do łączenia żył aluminiowych i miedzianych dla kabli o napięciu znamionowym do 36 kV.
Złączka MF 20/MF 15 ze zrywalnymi łbami przeznaczona do łączenia żył aluminiowych i miedzianych dla kabli o napięciu znamionowym do 36 kV.
Budowa:
- Stop aluminium, galwanicznie ocynowane
- Łby zrywalne o stałym momencie dokręcenia
Właściwości:
- Sprawna i nieskomplikowana instalacja
- Szeroki zakres złączek dla przekrojów żył
| Symbol | Przekrój żyły roboczej [mm²] |
Wymiary [mm] LØE |
Śruby | Ilość sztuk w opakowaniu |
|---|---|---|---|---|
| MF 20-1 | 25-95 | 5724 | 13 | 1 |
| MF 20-2 | 70-150 | 8528 | 17 | 1 |
| MF 20-3 | 120-240 | 9534 | 17 | 1 |
| Symbol | Przekrój żyły roboczej [mm²] |
Rodzaj żyły | Wymiary [mm] LØE |
Śruby | Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|
| MF 15 EAU | 50-240 | RM | 12034 | 16 | 1 |
| MF 15 SEAU | 50-240 | RM, SM | 12034 | 16 | 1 |
| MF 15 D | 50-240 | RM, RMC | 12034 | 17 | 1 |
| Typ złączki | Napięcie [kV] |
Przekrój żyły roboczej [mm²] |
|---|---|---|
| CM | 36 | 25-95 |
| CM | 36 | 120-240 |
| RSM | 36 | 95-240 |
| CM | 36 | 240-400 |
| CM | 36 | 500-630 |
