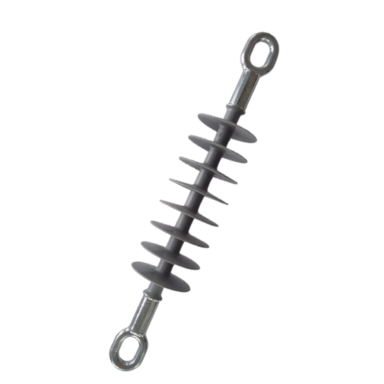

Izolatory kompozytowe odciągowe GIO
Izolatory odciągowe do linii napowietrznych SN.
Budowa:
- Okucia ze stali cynkowanej na gorąco zaciśnięte na pręcie szkłoepoksydowym: ucho owalne – ucho owalne (EE)
- Rdzeń ze szkłoepoksydu, izolacja z elastomeru silikonowego

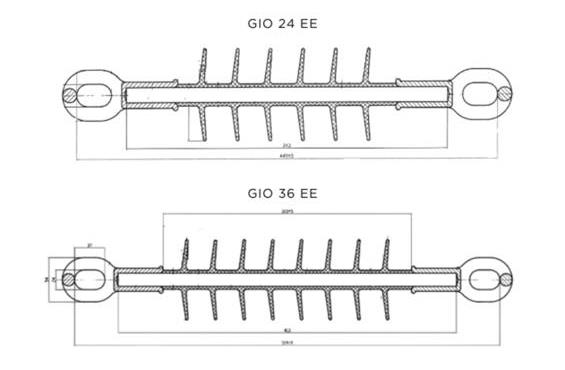

| Symbol | GIO 24 EE | GIO 36 EE |
|---|---|---|
| Napięcie znamionowe [kV] | 24 | 36 |
| Długość montażowa [mm] | 453 | 515 |
| Średnica kloszy [mm] | 98 | 98 |
| Odległość między kloszami [mm] | 35 | 35 |
| Droga upływu [mm] | 615 | 820 |
| Napięcie wytrzymywane o częstotliwości sieciowej w deszczu [kV] | 75 | 95 |
| Udarowe piorunowe napięcie wytrzymywane na sucho [kV] | 170 | 180 |
| Wytrzymałość na rozciąganie SML [kN] | 70 | 70 |
| Klasa palności kloszy i rdzenia | V0 | V0 |
| Minimalna grubość izolacji [mm] | 3 | 3 |
| Ilość sztuk w opakowaniu | 3 | 3 |
Zgodne z normą: PN-EN 60099-4.
