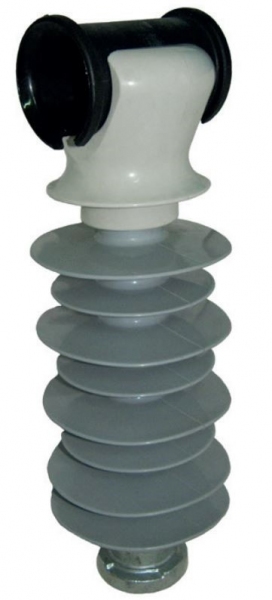

Izolatory kompozytowe wsporcze SIW 24 S
Zastosowanie:

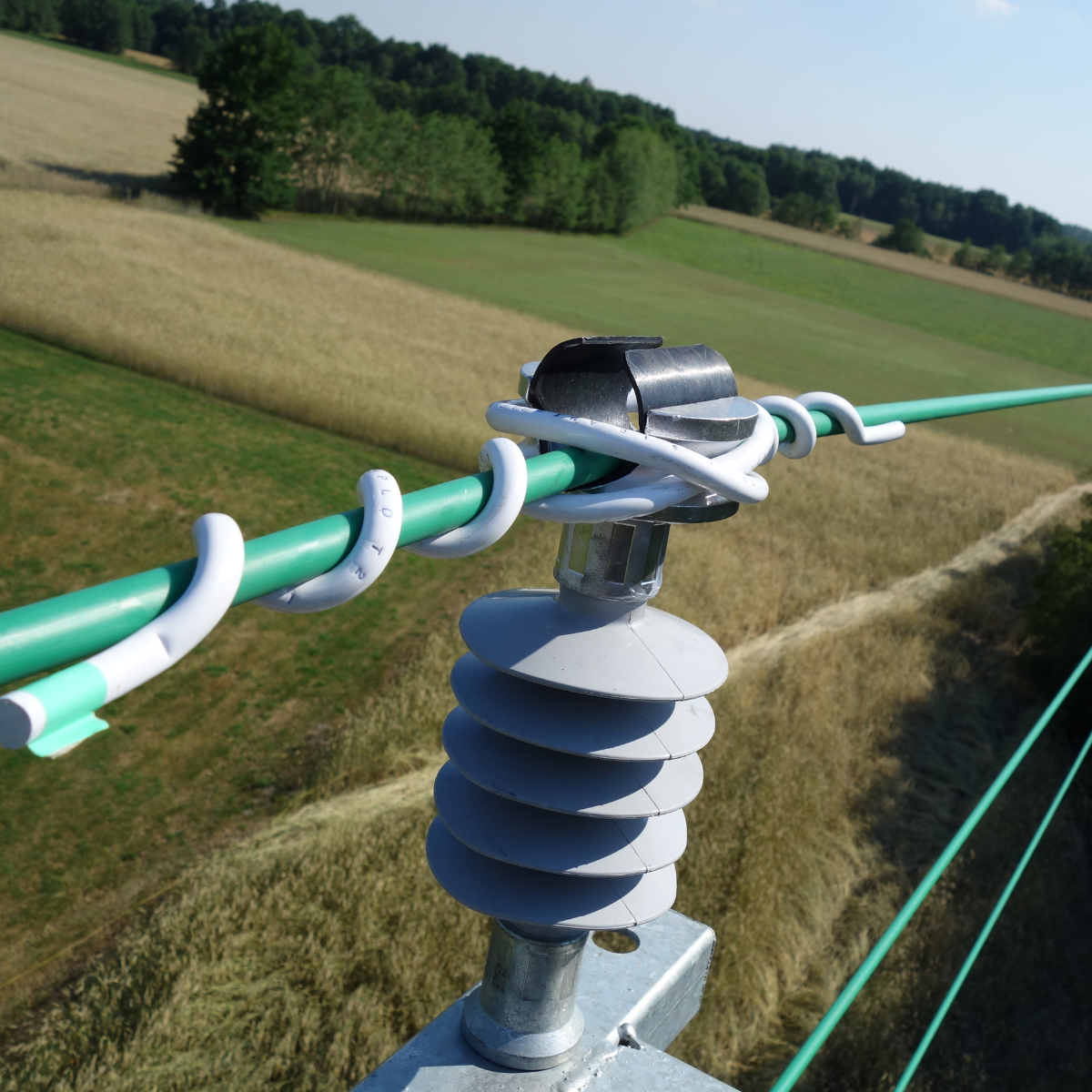

Stosowany jako element zawieszenia przewodów w elektroenergetycznych liniach napowietrznych średniego napięcia. Mocowanie przewodów odbywa się na wierzchołku główki izolatora w tulei z tworzywa sztucznego. Jest odporny na korozję i promieniowanie UV.
.
| Symbol | SIW 24 G4 i SIW 24S |
|---|---|
| Napięcie znamionowe [kV] | 24 |
| Droga upływu [mm] | 690 |
| Napięcie wytrzymywane o częstotliwości sieciowej w deszczu [kV] | 78 |
| Udarowe piorunowe napięcie wytrzymywane na sucho [kV] | 158 |
| Wytrzymałość na zginanie [kN] | 12,8 |
| Ilość sztuk w opakowaniu | 3 |
| Strefy zabrudzeniowe: |
17,5 kV: I-IV 24 kV: I-II 36 kV: I |
