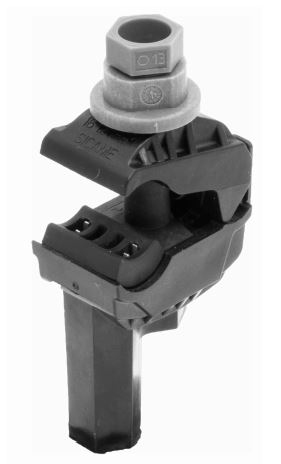

Zacisk przebijający izolację do ograniczników przepięć T1 PROTECT Nowość
Zastosowanie:

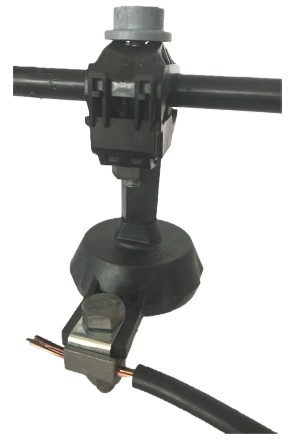

Służy do wykonywania połączeń elektrycznych pomiędzy przewodami izolowanymi linii głównej nN (Al lub Cu) i ograniczników przepięć (odgałęzienie).
Budowa:
- Korpus wykonany jest z poliamidu wzmocnionego włóknem szklanym o wysokiej wytrzymałości mechanicznej i odporności na warunki atmosferyczne
- Odporność dielektryczna 6 kV/1 min. w wodzie – klasa 1
- Od strony linii głównej: ochrona przed wnikaniem wody do przewodu izolowanego przy pomocy wodoodpornej uszczelki
- Od strony odgałęzienia: gniazdo do podłączenia ogranicznika przepięć
- Łatwy w montażu i bezpieczny w użyciu
- Śruba skręcająca wyposażona w łeb zrywalny zapewnia moment dokręcający. Po zerwaniu łba śrubę można odkręcić
- Zgodność z normą: PN-EN 50483-4:2009
| Symbol | Linia główna przekrój [mm2] |
Odgałęzienie Gniazdo ogranicznika |
Śruba skręcająca | Moment zrywający [Nm] |
Nasadka ze zrywalnym łbem Rozmiar łba [mm] |
Wymiary [mm] |
|---|---|---|---|---|---|---|
| T1 PROTECT | 16-120 | M8 | 1 x M6 | 9±1 | 13 | 42 x 24 x 87 |
Załącznik:
