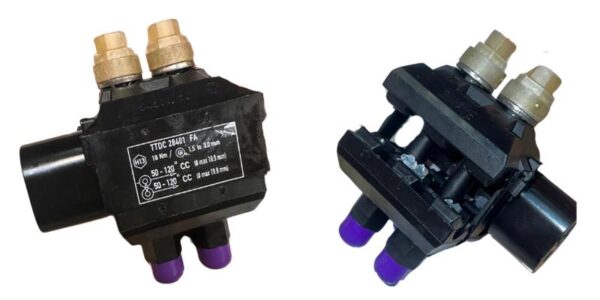

Dwustronnie przebijające izolację TTDC...
Zastosowanie:
Służą do wykonywania połączeń między przewodami izolowanymi linii głównej typu PAS, a przewodami izolowanymi linii odgałęźnej.
Linia główna: Al lub Cu w izolacji.
Linia odgałęźna: Al lub Cu w izolacji.
Budowa:
- Zaciski hermetyczne wykonane z poliamidu z dodatkiem włókna szklanego o wysokiej odporności mechanicznej, odpornego na zmienne warunki atmosferyczne i promieniowanie UV
- Śruba ściągająca bez metalicznego połączenia z żyłami łączonych przewodów
- Odpowiedni moment dokręcający uzyskany poprzez zastosowanie łbów zrywalnych
- Możliwość przyłączania przewodu odgałęźnego z lewej lub z prawej strony zacisku
- Jednoczesne przebijanie linii głównej i odgałęźnej
Istnieje możliwość przymocowania do obudowy zacisku osłonki GPET 3 pozwalającej na zabezpieczenie końca drugiego przewodu przed wnikaniem wody i wilgoci. Osłonka wykonana jest z gumy odpornej na zmienne warunki klimatyczne i promieniowanie UV.
| Symbol | Linia główna przekrój [mm2] |
Odgałęzienie przekrój [mm2] |
Maksymalna grubość izolacji [mm] |
Obciążenie dopuszczalne długotrwałe [A] |
|---|---|---|---|---|
| TTDC 28201 FA | 35-70 | 35-70 | 3 | 310 |
| TTDC 28401 FA | 50-120 | 50-120 | 3 | 430 |
| TTDC 28431 FA | 95-185 | 35-95 | 3 | 377 |
| TTDC 28501 FA | 95-240 | 95-240 | 3 | 679 |
| TTDC 45401 FA | 50-120 | 50-120 | 4,5 | 345 |
| Symbol | Śruba skręcająca | Nasadka ze zrywalnym łbem | Ilość sztuk w opakowaniu | |
|---|---|---|---|---|
| Moment zrywający [Nm] |
Rozmiar łba H [mm] |
|||
| TTDC 28201 FA | 1 x M8 | 18 | 13 | 15 |
| TTDC 28401 FA | 2 x M8 | 18 | 13 | 15 |
| TTDC 28431 FA | 2 x M10 | 25 | 17 | 15 |
| TTDC 28501 FA | 2 x M10 | 37 | 17 | 15 |
| TTDC 45401 FA | 2 x M10 | 25 | 17 | 15 |
Zaciski typu TTDC… spełniają wymagania normy PN-EN 50397-2:2023-05.
